Berekening van die trappe met 'n 180-grade draai en roterende stadiums

tekening skaal 1:

Spesifiseer die dimensies in millimeter

Diafragma Hoogte Y
Die lengte van die opening X
Wydte van die trappe E
Aantal stadiums van C
Aantal stadiums roterende CP
Aantal stappe voor die draai P
Die dikte van die stappe Z
Uitsteek rand van die stappe F

Top notch onder die vloer 2 vloere SP

Verander die rigting van die opheffing LR

kleur tekening
swart en wit tekening

berekening in nuwe venster

Berekening van die trappe met 'n beurt van 180° en roterende stadiums

Spesifiseer die nodige afmetings in millimeter trap na die tweede verdieping

X - trap opening lengte
Y - Diafragma Hoogte
F - Rand stappe
Z - Die dikte van die stappe

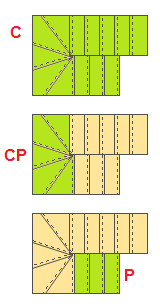

C - Aantal stappe
CP - Aantal stadiums roterende
P - aantal stappe om die string te verlaag

C - Totale aantal stadiums

CP - Aantal stadiums roterende

P - aantal stappe om die string te verlaag

SP - Bepaal die posisie van die eerste fase van die vlak van die vloer van die tweede verdieping.
In die eerste plek, is die boonste stadium geleë op die vloer vlak van die tweede verdieping.
In die tweede geval is die tweede verdieping is die vloer van die laaste fase. Leer hoogte word proporsioneel verminder

Die program bereken outomaties die hoogte en breedte van die stappe om die hoek en grootte van die boonste en onderste Stringer.
Afsonderlike tekening toon die afmetings vir roterende stadiums.
Vir die keuring van optimale gerief trappe verander die aantal stadiums.
Jy kan 'n swart-en-wit of kleur tekening te genereer.

Die wydte van die trap, is die breedte van die roterende platform leer.
